Принудительная вентиляция ванной комнаты в большинстве домов – вещь совершенно необходимая. Как правило, стандартные вытяжки не до конца справляются с удалением влаги из помещения. В результате в ванной повышается уровень сырости, что чревато развитием плесени, грибка и вредных для здоровья бактерий. Чтобы принудительная вентиляция работала максимально эффективно, для ее устройства стоит использовать современные приборы, например, вентилятор в ванную с таймером. Об особенностях этого устройства, методах его выбора и технологии подключения, рассказывается ниже.
Схемы подключения вентилятора в ванной

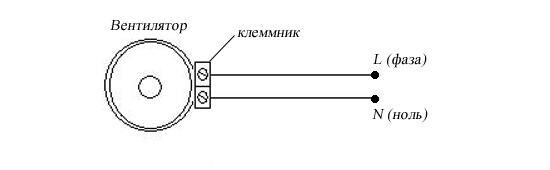

Возможность использования нескольких способов включения и регулировки вентилятора ставит перед выбором нужной схемы. При подключении следует ориентироваться на особенности конструкции, наличие дополнительных приборов и рекомендации производителя. Наиболее простая схема – монтаж вентилятора со встроенным устройством включения/выключения.
Для установки требуется только сам вентилятор и электрическая сеть 220 В. Включение прибора производится вручную: следует нажать на клавишу, расположенную на корпусе, или дернуть за шнурок (актуально для устройств, закрепленных высоко под потолком)
На следующей схеме изображено, как подключить вентилятор в ванной к отдельному выключателю. Процесс управления становится легче, но придется проложить пару дополнительных кабелей.
Обычно выключатель для вытяжки монтируют рядом с выключателем для света. Наиболее удобное место – на стене около двери, перед входом в ванную или санузел
Установка таймера несколько усложняет процесс подключения: потребуется еще один дополнительный фазный провод.
Таймер обеспечит включение прибора в отложенное время – через 5 … 30 минут. Удобство в том, что вентилятор не мешает принимать водные процедуры и работает в период, когда ванная свободна
Схема подключения вентилятора вместе с освещением удобна с точки зрения управления, но неэффективна. Получается, что помещение проветривается только в тот период, пока горит свет.
Это приводит или к неполному проветриванию, или к перерасходу электроэнергии. Более целесообразный вариант – установка двухклавишного выключателя.
Использование двух- или трехклавишного выключателя увеличивает функциональность вентиляционной и осветительной системы. Схему можно усовершенствовать, подключив таймер или два источника освещения – потолочный и настенный
Перед выбором схемы уточните, существует ли возможность штробления и прокладки дополнительных электрических проводов.
Инструкция по монтажу вентилятора с таймером
Для самостоятельного монтажа рекомендуем приобрести накладной вентилятор, который крепится к вентиляционному выходу. Перед установкой прибора следует внимательно изучить сопутствующую техническую документацию. Таймер покупать отдельно не нужно, обычно он поставляется в комплекте вместе со схемами и инструкцией по монтажу.
Очень популярен малошумный вентилятор Silent, известный современным дизайном и длительным сроком службы (более 30 тыс.часов)
Похожие модели – Эра, CATA, Migliore, VENTS, VULKAN.
Проверка условий установки
Чтобы монтаж проходил беспрепятственно, следует проверить, есть ли тяга воздуха в общедомовой шахте (или воздуховоде частного дома), подходит ли отверстие в стене для крепления выбранной модели, соответствует ли электропроводка схеме подключения.
Выбрав удобный электроприбор с обратным клапаном, помните, что при его выключении вентиляционный канал автоматически закрывается, то есть необходимо продумать варианты естественной вентиляции или выбрать режим увеличения продолжительности работы прибора
В домах старой постройки вентиляционные отверстия есть в санузлах, ванных и на кухнях. Обычно они расположены высоко под потолком и имеют одинаковый диаметр (форму).
Однако после капитального ремонта, когда возводят дополнительные стены, перегородки и подвесные потолки, существует вероятность переноса места установки вентилятора, но с устройством дополнительного канала, ведущего все в то же отверстие.
Как правило, планировкой обусловлено типовое расположение вентиляционных отверстий – напротив дверей. Оно является лучшим решением с точки зрения эффективного воздухообмена для всех вентиляционных систем
Если хотите сделать процесс установки максимально быстрым, заранее подготовьте инструменты и материалы, которые могут потребоваться для монтажа:
- рулетку, карандаш, угольник;
- перфоратор для штробления стен;
- отвертку, молоток, плоскогубцы;
- герметик или жидкие гвозди (при необходимости);
- крепеж (дюбеля, саморезы).
При выборе схемы с выключателем в качестве управляющего устройства нужно приобрести и его, а также электропровода.
Важные нюансы прокладки электропроводки
Если вентилятор устанавливаете впервые, приготовьтесь к строительным работам, необходимым для проводки электрокабеля. Возможно, придется снимать пластиковый потолок, делать отверстия в натяжном, штробить стены и демонтировать плитку.
Если это слишком сложно или дорого, можно выбрать более простой путь – наружную прокладку проводов в кабель-каналах. Это не так эстетично, зато быстро и незатратно.
Вариант устройства объединенной вентиляционной системы для ванной и туалета. Два вентилятора крепятся к одному вентканалу, который оснащается тройником и парой обратных клапанов
Требования к проводам и розеткам:
- сечение кабеля должно соответствовать нагрузке;
- нельзя монтировать провода в металлической оплетке;
- все кабеля необходимо изолировать;
- класс защиты розеток – не ниже IP 44;
- необходимо продумать защитное отключение или заземление.
Категорически запрещается заземлять провода через отопительные или канализационные трубы.
Сборка вентилятора и подключение таймера
Сборка прибора обычно происходит вместе с монтажом, так как сначала крепится корпус, затем подключаются провода, и уже в самом конце защелкивается декоративная панель.
Так выглядит вентиляционное отверстие в стене с подведенными проводами. Используется наиболее безопасная закрытая схема проводки – кабель проведен еще во время отделки стен и спрятан под слоем штукатурки
Читайте также:
С помощью задней стенки корпуса, которая будет закреплена непосредственно на стене, производим разметку.
Существует несколько вариантов фиксации корпуса вентилятора. Данная модель крепится при помощи шурупов, но некоторые используют жидкие гвозди или клей
Когда рабочая часть вентилятора надежно зафиксирована на стене, подводим провода и присоединяем к клеммам прибора.
Чтобы не ошибиться в подключении проводов и быстрее найти зажимы внутри корпуса, лучше предварительно изучить техническую документацию к прибору
Если других устройств не будет, устанавливаем декоративную крышку.
Декоративная панель, которая закрывает внутреннюю «рабочую» часть вентилятора, обычно изготавливается из пластика. Она обеспечивает полноценную защиту прибора, но при одном условии: если он будет находиться на достаточном расстоянии от водяных брызг
Для подключения вытяжного вентилятора с таймером необходимо выбрать одну из схем. В идеале, если вентилятор соединен еще и с выключателем, необходим 4-жильный провод. Жила, которая обычно используется для заземления, подводится к таймеру.
Схема подключения таймера (обозначен крестиком). Для управления освещением и вентилятором используется двухклавишный выключатель, защита организована с помощью автомата, установленного в квартирном щитке
После установки всех приборов и устройств необходимо произвести тестирование, чтобы проверить, как функционирует вентилятор.
Вместе с этим обычно настраивают и таймер – выставляют временной интервал, после которого произойдет автоматическое включение вытяжки.
Как правильно выбрать устройство для вентиляции?
При покупке вентилятора для ванной комнаты необходимо обратить внимание на такие его характеристики, как:
- показатель производительности;
- уровень шума;
- степень электробезопасности.
Данные параметры важны как для устройств с таймером, так и для обычных вентиляционных приборов.
Советуем прочитать, как выбрать шкаф для встроенной стиральной машинки.
Читайте: какие виды водопроводных труб сегодня есть в продаже.
Узнайте, что такое разрыв струи канализации.
Производительность прибора выбирается исходя из объема ванной комнаты и количества человек, которые ею пользуются. Объем вычисляем по школьной формуле, перемножая длину, ширину и высоту помещения. Затем полученный результат умножаем на кратность проветривания. Согласно требованиям строительных норм кратность для семьи до трех человек равняется 6. Если в вашей квартире проживает большее количество людей, показатель кратности следует принять за 8. Число, полученное в результате перемножения всех этих величин, и будет минимальной необходимой производительностью вентилятора для вашей ванной.
Совет: лучше выбрать прибор, производительность которого несколько превышает расчетный показатель.
К уровню шума предъявляется одно требование – чем меньше, тем лучше. Для комфортной обстановки в квартире рекомендуется подключение вентилятора с таймером в ванной, шумность которого при работе не превышает 30 дБ. Это особенно важно, если планируется использовать принудительную вентиляцию в ночное время.
Степень электробезопасности любого электроприбора, работающего в ванной, должна варьировать от IPX3 до IPX5. Такие модели достаточно хорошо защищены от попадания брызг, влаги из воздуха и даже прямой струи воды. Вентиляторы с более высоким классом защиты для ванной покупать не стоит, это нецелесообразно.
Совет: из существующих моделей устройств для вентиляции с таймерами наиболее надежными считаются Vortice M 100/4 AT и Elicent E STYLE 100 PRO T.
